LDO芯片电性能测试用数字源表概述
LDO,全称为“Low Dropout Regulator”,是一种低压差线性稳压元器件。其工作原理为,使用在其饱和区域内运行的晶体管或场效应管(FET),从应用的输入电压中减去超额的电压,产生经过调节的输出电压。相比于传统的DC-DC变换器,LDO具有成本低,噪音低,静态电流小的特点,需要的外接元件也很少,因此,LDO广泛应用于需要稳压输出的场景。

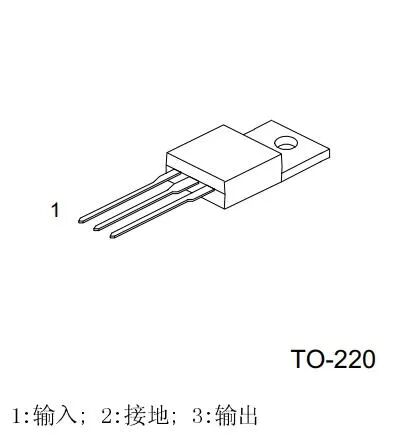

(UTC78XX系列LDO封装以及内部电路示意图)

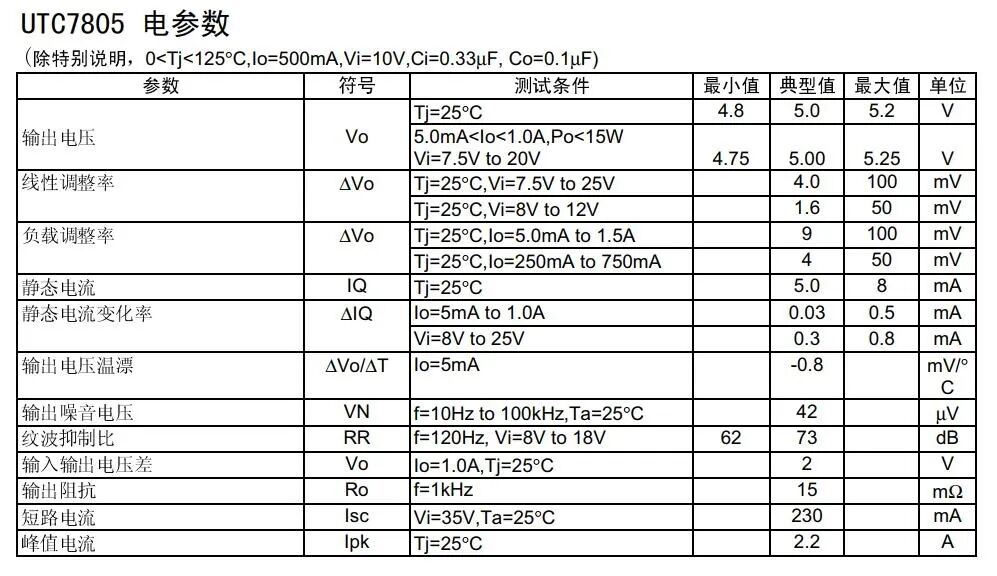

(UTC7805 LDO电参数规格书)

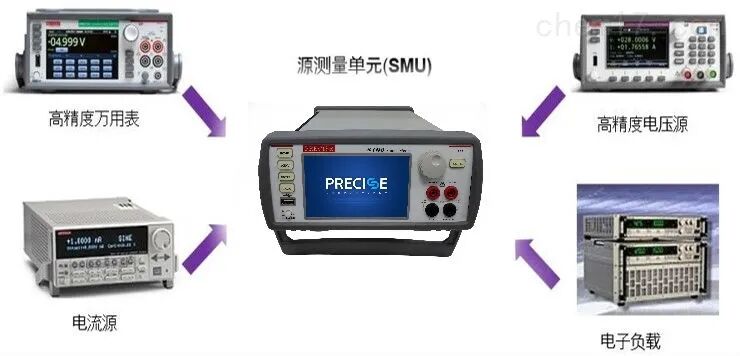

2、源表,SMU(Source Measure Unit)电源/测量单元,“源”为电压源和电流源,“表”为测量表,“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流,同时可同步测量电流值或电压值的测量仪表。普赛斯S系列高精度源表,集电压、电流输入输出及测量等多种功能于一体。产品最大输出电压达300V,最小测试电流量程低至100pA,支持四象限工作,因此,可广泛应用于LDO类芯片测试。
3、常用电性能参数测试

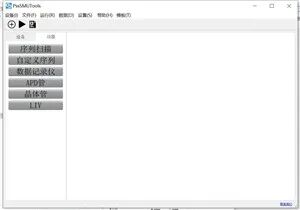

LDO常用的电性能参数测试,主要包括输出电压、输入输出电压差、线性调整率、负载调整率、静态电流等。由于LDO的测试需要分别采集输入与输出端的数据,因此一般情况下,测试系统至少需要配置2台SMU,并采用上位机软件(PssSMUTools)进行控制。(以下测试均参考UTC7805规格进行)

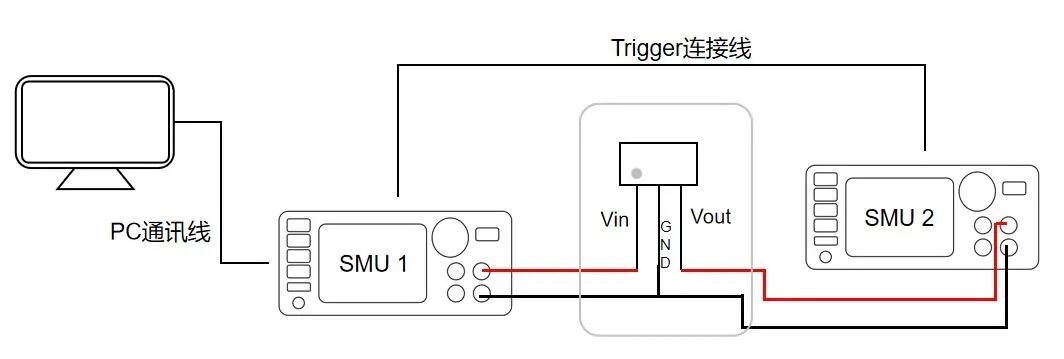

(二线法连接示意图)

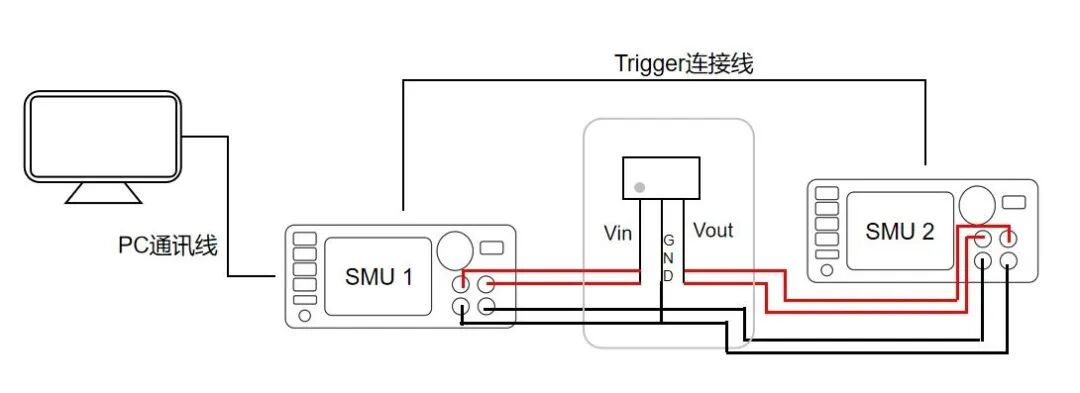

(四线法连接示意图)
4、测试方案
Vo输出电压测试
Vo输出电压,是LDO在正常工作下的稳定输出电压值。当加载在LDO输入端的工作电压,在规定范围内变动时,LDO的输出电压Vo稳定在特定范围内。常用测试方法为,在LDO的输入端,加载稳定变化的电压,同时测量对应的输出端电压值。一般采用二线法连接即可。(参考UTC7805规格书,其规格参数5V左右)
操作步骤
步骤
|
操作方法
|
操作界面
|
选择测试模式
|
在上位机软件内,选择【晶体管】—>【MOS管测量】
|
|

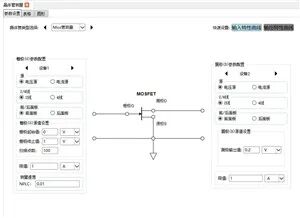

设置SMU参数
|
根据实际测试需要,分别设置SMU的参数。比如【起始值】,【限值】,【扫描点数】等。其中,SMU 1的主要作用是,作为输入电压源,而SMU 2则作为电压表
|
|
启动测试
|
点击运行图标“”,即可启动测试
|
/
|

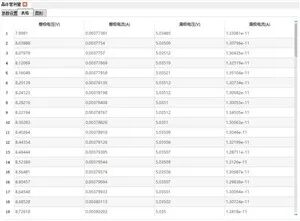

测试数据
|
待测试完毕后,分别点击【表格】,【图形】,可查看相应的数据与图形
|
|
Voi输入输出电压差,ΔVo线性调整率测试
Voi输入输出电压差,是LDO正常工作时输入端与输出端的最小电压差值。ΔVo线性调整率是输入电压变化后对输出电压造成的影响。常用测试方法为,在LDO的输入端,加载稳定变化的电压,同时测量对应的输出端电压值,并计算两端电压测差值,或者输出端的变化值。此外,为降低测试中线材的干扰,输入输出电压差测试可采用4线连接法进行测量。(参考UTC7805规格书,Voi值为2V左右,ΔVo值为4mV左右)
操作步骤
步骤
|
操作方法
|
操作界面
|
选择测试模式
|
在上位机软件内,选择【晶体管】—>【MOS管测量】
|
|
设置SMU参数
|
根据实际测试需要,分别设置SMU的参数。比如【起始值】,【限值】,【扫描点数】等。其中,SMU 1的主要作用是,作为输入电压源,而SMU 2则作为电压表
|
|
启动测试
|
点击运行图标“”,即可启动测试
|
/
|
测试数据
|
待测试完毕后,分别点击【表格】,【图形】,可查看相应的数据与图形
|
|
ΔVoload负载调整率测试
ΔVoload负载调整率是输出端接不同负载,输出端电压的变化。由于源表可以直接当电子负载,所以可以直接让源表做负载。常用测试方法为,保持LDO输入端电压稳定不变,在LDO的输出端,加载不同的电流值,同时测量对应的输出端电压值,并计算输出端的电压变化值。此外,为降低测试中线材的干扰,该测试可采用4线连接法进行测量。(参考UTC7805规格书,ΔVoload值为4mV左右)
操作步骤
步骤
|
操作方法
|
操作界面
|
选择测试模式
|
在上位机软件内,选择【晶体管】—>【MOS管测量】
|
|
设置SMU参数
|
根据实际测试需要,分别设置SMU的参数。比如【起始值】,【限值】,【扫描点数】等。其中,SMU 1的主要作用是,作为稳定的输入源,而SMU 2则作为负载,同时测量负载两端的电压。
|
|
启动测试
|
点击运行图标“”,即可启动测试
|
/
|
测试数据
|
待测试完毕后,分别点击【表格】,【图形】,可查看相应的数据与图形。根据测试需要,设置不同的输出电流参数,进行多次测试。
|
|
IQ静态电流测试测试
IQ静态电流,是指输出端空载时,输入端流进的电流。常用测试方法为,断开LDO的输出端的连接,加载不同的电流值,在LDO输入端加载电压,并测量对应的输入端电流值。(参考UTC7805规格书,IQ值为5mA左右)

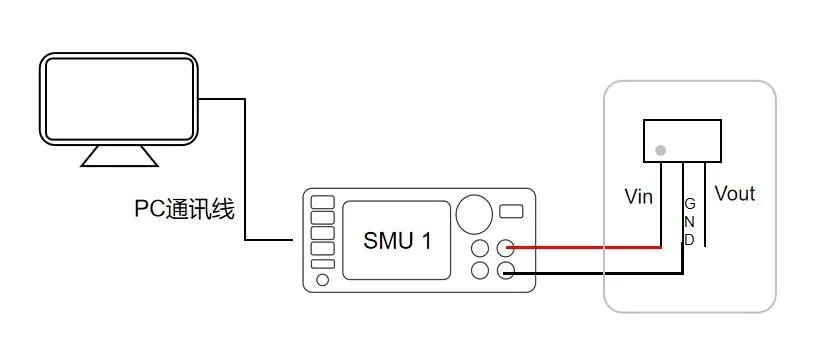

(连接示意图)
操作步骤
步骤
|
操作方法
|
操作界面
|
选择测试模式
|
在上位机软件内,选择【数据记录仪】
|
|

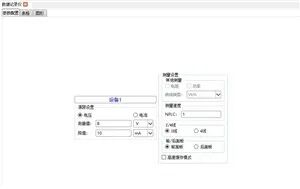

设置SMU参数
|
根据实际测试需要,分别设置SMU的参数。比如【起始值】,【限值】,【扫描点数】等。
|
|
启动测试
|
点击运行图标“”,即可启动测试
|
/
|

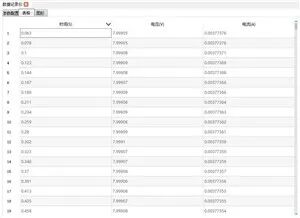

测试数据
|
待测试完毕后,分别点击【表格】,【图形】,可查看相应的数据与图形。
|
|
以上是数字源表在LDO芯片上面的应用,有关数字源表的更多应用方案信息,可随时上官网咨询!
